- Tuotekoodi: AX104779
Luo leikkuupöytiä tai -lautoja alle 30 minuutissa
Täydellinen ammattikäyttöön ja kotityöpajoihin
Helppokäyttöinen, tuottaa erittäin tarkkoja tuloksia
Perustuu Pythagoraan lauseeseen erehtymättömän tarkkuuden takaamiseksi
Rakenne takaa pitkäaikaisen tarkkuuden ja helppokäyttöisyyden
Kaikki komponentit on valmistettu, tarkastettu tai koottu Axminsterissä UJK Technologylle
Peter Parfittin suunnittelema, yhteistyössä Axminster Tools & Machineryn kanssa kehitetty
UJK Technology Parf Mk II -ohjainjärjestelmä on monipuolinen jigijärjestelmä, jonka avulla voit luoda mittatilaustyönä tehdyn pöytälevyn tai kannettavan leikkuulaudan alle 30 minuutissa ja milloin tahansa tarpeen mukaan. Se saattaa vaikuttaa monimutkaiselta ensi silmäyksellä, mutta todellisuudessa se on melko yksinkertainen ja erittäin tarkat tulokset ovat helposti saavutettavissa.
Pythagoraan lauseeseen perustuva se auttaa luomaan pöytälevyn, jossa on tarkka 20 mm:n reikäkuvio. Käytettäessä sitä yhdessä UJK Technology Parf Super Dogs -sarjan, ohjauskiskon ja kiskosahan kanssa se takaa täydelliset, nopeat ja helpot 45° ja 90° leikkaukset joka kerta. UJK Technologyn Parf Mk II -ohjainjärjestelmä on korvaamaton työkalu ammattikäyttöön ja kotiverstaille.
Parf Mk II -ohjainjärjestelmän rakenne säilyttää ja takaa jigin pitkäaikaisen tarkkuuden sekä parantaa käyttömukavuutta.
Parf Mk II -ohjainjärjestelmässä käytetään kahta MKII Parf -tikkua yhdessä poraohjaimen ja erityisen 3 mm:n poranterän kanssa reikärivien ja -sarakkeiden luomiseksi täydellisen suorissa kulmissa.
Järjestelmän tarkkuus riippuu Parf-tikun reikien erittäin tiukasta toleranssista. Mk II -poraohjaimet asettuvat varmasti Mk II Parf -tikun reikiin. Ohjaimissa on holkki, joka ohjaa Mk II 3 mm:n poranterää. Tämä rakenne estää näiden tärkeiden reikien kulumisen tai venymisen toistuvan käytön seurauksena. Mk II -tikkujen lisäreiät mahdollistavat välireikien poraamisen 32 mm:n tai 48 mm:n keskipisteillä tai reikien poraamisen ennalta määrätyissä kulmissa, jotka eivät ole 90°. Parf-tikuissa on metrinen asteikko toisella reunalla, joten niitä voidaan käyttää myös muuhun käyttöön verstaassa. Kun 3 mm:n reikien kuvio on valmis, käytä Parf-porausjigiä ja 20 mm:n porakruunua reikien suurentamiseen, ja työpöytäsi on valmis Parf-koirien kiinnittämiseen.

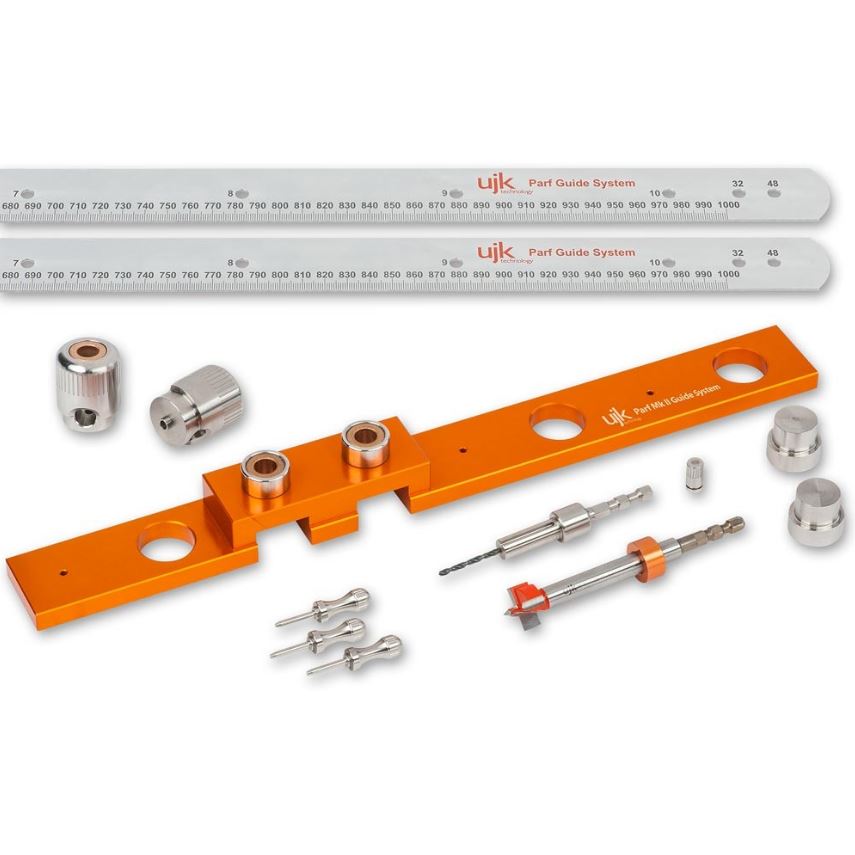

Täydellinen Parf Mk II -ohjainjärjestelmä sisältää kaksi 1 m pitkää Mk II -parfustikkua, joissa on reiät 96 mm:n välein niiden pituudella; kaksi Mk II -porausohjainta, yhden 3 mm:n Mk II -poranterän ja kolme Mk II -ohjaintappia. Mukana on myös ohjainlohko, pari UJK Technologyn matalaprofiilisia penkkihakoja ja erityinen 20 mm:n TC-poranterä 3 mm:n keskiohjaimella.
Peter Parfittin suunnittelema UJK Technologyn Parf Mk II -ohjainjärjestelmä on Axminster Tools & Machineryn kanssa yhteistyössä kehitetty. Järjestelmä valmistetaan kokonaan Axminsterissä, Devonissa, UJK Technology -tuotemerkillä.
Katso latausosiosta kattava käyttöohje ja piirustukset:
https://cdn.axminstertools.com/media/downloads/104779_manual.pdf
https://cdn.axminstertools.com/media/downloads/104779_manual%202.pdf
https://cdn.axminstertools.com/media/downloads/102278_manual3.pdf
